Jeśli podczas serwisu kilkunastoletniej maszyny próbowałeś wkręcić standardową dławnicę M20 w miejsce starego dławika i poczułeś opór już po pierwszym obrocie, stałeś się ofiarą „wojny standardów”, która w 2026 roku wciąż dzieli europejskie parki maszynowe. Dławnice kablowe PG to techniczna spuścizna po niemieckiej normie DIN 40430, która choć formalnie wycofana, pozostaje wszechobecna w szafach sterowniczych, silnikach i obudowach przeciwwybuchowych.
Problem polega na tym, że gwint pancerny (Panzer−Gewinde) rządzi się zupełnie inną geometrią niż powszechny dziś system metryczny – ma inny kąt zarysu, mniejszy skok i specyficzne średnice, których nie da się połączyć „na skróty” bez ryzyka zniszczenia gniazda. Dla inżyniera utrzymania ruchu dławnica PG nie jest przeżytkiem, lecz elementem krytycznym: jej błędna identyfikacja przy wymianie przewodu to najprostsza droga do rozszczelnienia układu i kosztownej awarii elektroniki pod wpływem wilgoci.
Geneza i charakterystyka systemu Panzer-Gewinde

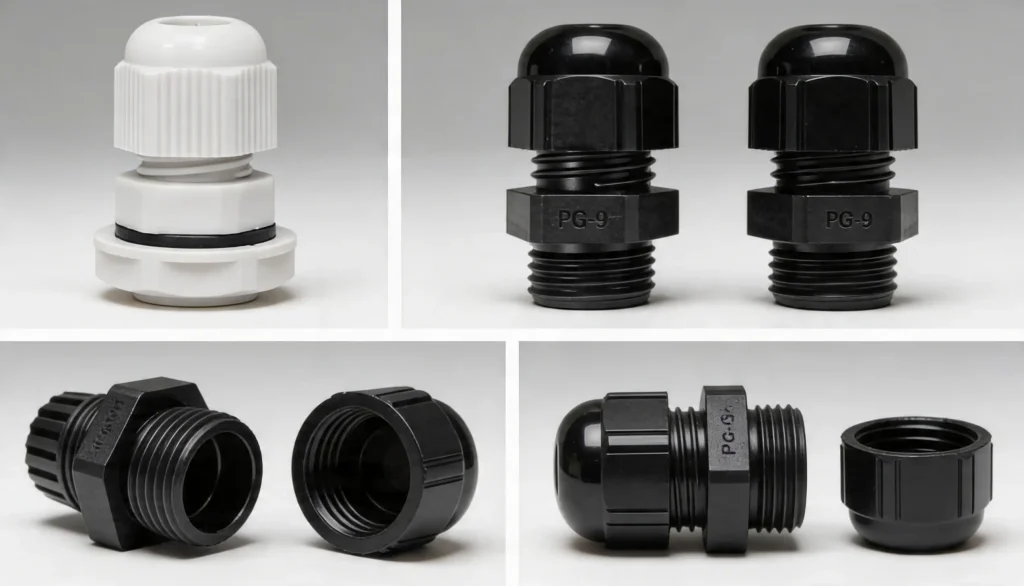

Standard PG został zaprojektowany z myślą o maksymalnej oszczędności miejsca w cienkościennych obudowach metalowych. Charakterystyczną cechą, jaką posiadają dławnice kablowe PG, jest kąt zarysu gwintu wynoszący aż 80°, co w połączeniu z bardzo małą głębokością bruzdy pozwala na zachowanie dużej średnicy przelotu dla kabla przy stosunkowo małym otworze montażowym. System ten jest traktowany jako standard „dziedziczny” – spotkamy go wszędzie tam, gdzie maszyna została wyprodukowana przed pełną unifikacją metryczną lub gdzie producent (często z branży zbrojeniowej czy górniczej) zdecydował się pozostać przy sprawdzonym, pancernym rozwiązaniu ze względu na specyficzną odporność mechaniczną płytkich gwintów na wstrząsy.
Dlaczego PG16 to nie to samo co M20? Pułapki wymiarowe
Największym wyzwaniem dla instalatora jest fakt, że średnice zewnętrzne gwintów PG są bardzo zbliżone do ich metrycznych następców, ale nigdy z nimi tożsame. Przykładowo, dławnica PG16 ma średnicę zewnętrzną 22,5 mm, podczas gdy jej najbliższy metryczny rywal, M20, ma zaledwie 20 mm. Z kolei popularny rozmiar PG13.5 ma średnicę 20,4 mm – różnica zaledwie 0,4 mm względem M20 sprawia, że dławnica metryczna „wchodzi” w otwór PG, ale nie trzyma się na zwojach, co przy pierwszym pociągnięciu kabla kończy się wyrwaniem dławika. W 2026 roku profesjonalna diagnostyka opiera się na suwmiarce: skok gwintu PG mierzony jest liczbą zwojów na cal, co w połączeniu ze specyficznym kątem 80° uniemożliwia stabilne osadzenie nowoczesnego dławika bez użycia dedykowanych adapterów.
Rozwiązania hybrydowe: Adaptery i redukcje konwersyjne
Gdy technologia wymusza montaż nowoczesnego przewodu hybrydowego w korpusie starego silnika, jedynym bezpiecznym wyjściem jest zastosowanie adapterów konwersyjnych. Pozwalają one na przejście z gwintu wewnętrznego PG na zewnętrzny metryczny, zachowując osiowość połączenia. W 2026 roku rynek oferuje zaawansowane redukcje wykonane z mosiądzu niklowanego, które pełnią funkcję uszczelniającą i wzmacniającą. Należy jednak pamiętać, że każdy adapter to dodatkowy punkt styku, który wymaga własnej uszczelki płaskiej (O−ring). Przy montażu dławnic kablowych PG w układach zewnętrznych, zaleca się stosowanie uszczelek z gumy fluorowej (FKM), która w przeciwieństwie do zwykłego nitrylu nie twardnieje pod wpływem ozonu i olejów, gwarantując utrzymanie stopnia ochrony IP68 przez lata.
Materiałoznawstwo: Poliamid PA6 vs mosiądz w standardzie PG
Materiały używane do produkcji dławnic w 2026 roku to wynik ewolucji w dziedzinie chemii polimerów. Dławnice kablowe PG z poliamidu PA6 są lekkie, odporne na korozję kwasową i posiadają właściwości samogasnące zgodnie z normą UL94 V-2. Jednak w przemyśle ciężkim to mosiądz niklowany pozostaje bezkonkurencyjny. Metalowe dławnice PG oferują nie tylko odporność na uderzenia mechaniczne, ale również doskonałą przewodność, co jest kluczowe w systemach wymagających ekranowania EMC. Specjalna sprężyna stykowa wewnątrz dławnicy dociska oplot kabla do korpusu dławika, odprowadzając zakłócenia elektromagnetyczne do obudowy szafy, co w dobie wszechobecnej komunikacji bezprzewodowej i czujników IoT jest warunkiem bezawaryjnej pracy systemów sterowania.
Zastosowanie dławnic kablowych PG w instalacjach fotowoltaicznych i EX
Interesującym zjawiskiem w 2026 roku jest trwająca popularność standardu dławnic kablowych PG w instalacjach fotowoltaicznych starszego typu oraz w sektorze ATEX. W strefach zagrożenia wybuchem każda zmiana konstrukcyjna obudowy wiąże się z koniecznością ponownej, niezwykle kosztownej certyfikacji. Dlatego producenci urządzeń przeciwwybuchowych często utrzymują linie produkcyjne z gwintami PG, aby umożliwić serwisantom wymianę komponentów „jeden do jednego”. Dławnice PG w wykonaniu EX posiadają charakterystyczne niebieskie (dla obwodów iskrobezpiecznych) lub czarne oznaczenia i są wyposażone w wielowarstwowe wkładki uszczelniające, które muszą wytrzymać ciśnienie wybuchu wewnątrz obudowy, nie dopuszczając do zapłonu atmosfery na zewnątrz.
Ergonomia montażu i konserwacja uszczelnień
Ostatnim elementem układanki jest poprawny dobór zakresu dławienia. W systemie PG zakresy te są węższe i bardziej rygorystyczne niż w systemach metrycznych. Próba „ściśnięcia” zbyt cienkiego kabla w za dużej dławnicy skończy się nieszczelnością, natomiast użycie kabla o zbyt dużej średnicy doprowadzi do pęknięcia koszyka uszczelniającego podczas dokręcania. W 2026 roku standardem jest stosowanie kluczy płaskich z ograniczonym momentem obrotowym, co zapobiega deformacji uszczelki gumowej. Regularna kontrola dociągnięcia nakrętki, szczególnie po pierwszym sezonie zimowym, pozwala wykryć zjawisko osiadania polimeru i przywrócić pierwotną szczelność układu, chroniąc serce maszyny przed destrukcyjnym działaniem kondensatu wodnego.
